石英晶體的等效電路常數是多少?

來源：http://m.arucbtxo.cn 作者：億金電子 2025年01月04

石英晶體等效電路

石英晶振的振動（諧振現象）由等效電路表示。

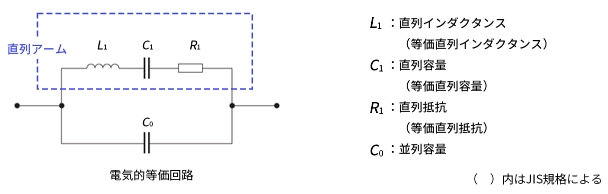

典型的等效電路如下：

運動感應 L1

在等效電路的串聯臂的電感中，如果這個值大，Q 會更高，振蕩的穩定性也會增加。

運動電容 C1

該值越高，相對于負載電容變化的頻率變化就越大。

因此， C1 可以設計為小對于高穩定性振蕩器，如果頻率變化較大， C1 可以設計得大，就像在 VCXO 中一樣。

運動阻力 R1

等效電路的串聯臂的電阻，導納圓圖中電導最大化的電阻值。

它是振蕩器振動時的損耗電阻，一般來說，這個值越小，振蕩器越好。

分流電容 C0

它是石英晶體電極之間的電容，由晶體的厚度和電極面積決定。

這些等價常數根據有源晶振電極的厚度和面積而變化，一般來說，晶體越小，C1 越小，L1 和 C1 呈反比關系。

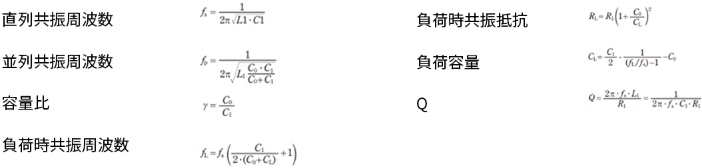

根據等效常數和負載電容計算的項目

石英晶體的諧振頻率根據 CL 而變化

fL 方程表明，當連接到晶體的負載電容發生變化時，頻率會發生變化，CL 越小，頻率變化越大。

石英晶體的諧振電阻由 CL 改變

RL 方程顯示了連接負載電容時阻抗的變化。隨著 CL 的降低，石英晶體的阻抗增加。

電路的 CL 由振蕩頻率 fL 決定

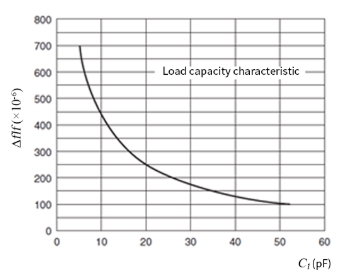

如上所述，石英晶體振蕩器的串聯諧振頻率會根據振蕩器電路的負載電容 CL 而變化，但在實際的振蕩器電路中，振蕩頻率是通過使用微調電容器等改變 CL 來微調的。右圖是負載電容特性的一個例子，但該特性的斜率會根據晶體的頻率、形狀、泛音順序等而變化。
