兩腳貼片晶振有沒有焊接方向的要求
來源：http://m.arucbtxo.cn 作者：億金電子 2018年12月06
兩腳貼片晶振屬于無源晶振,是不是沒有極性要求的?有沒有焊接方向的要求?
無源晶振表面貼裝系列通常分為兩腳和四腳兩種,兩腳貼片晶振焊接呢是沒有方向要求,前腳跟后腳一樣用的,沒有什么極性要求.如果是四腳貼片晶振,只有兩個腳作為功能腳,另外兩個腳是懸空的.

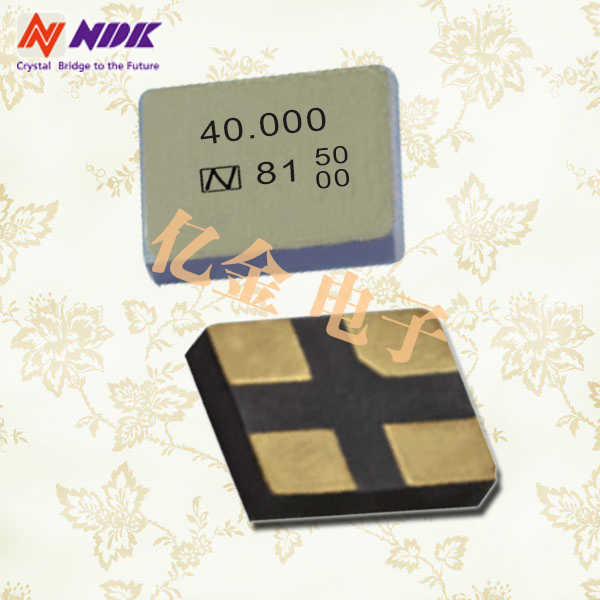

那么四腳無源貼片晶振焊接如何區分腳位呢?首先把四腳貼片晶振分為腳1,腳2,腳3,腳4,為了更方便用戶晶振廠家生產晶振時,腳1通常看上去都會有一個缺口,我們知道了腳1就按照順時針轉動的方向數分別為腳2,腳3,腳4,很簡單就區分開了.無源貼片晶振的腳1和腳3是用于接地的,也就是說腳2和腳4是沒有功能的.
有源晶振焊接如何區分腳位呢?有源晶振在印字上都會有一個小圓點,而這個圓點既可以作為有源晶振的一個辨別,也可以用來區分腳位.晶振印字有點的那一邊就是腳1了,與四腳無源貼片晶振同樣的道理,順時針數我們就很清楚的知道哪個是哪個腳了.
