億金電子深度剖析美國QVS晶振水晶零件編號的代表含義
來源：http://m.arucbtxo.cn 作者：億金電子 2020年06月30
億金電子深度剖析美國QVS晶振水晶零件編號的代表含義
這里的水晶零件編號也就是我們常說的完整型號,晶振的水晶零件編號就相當于我們的身份證,是相應產品在整個應用市場中的唯一標識,具有唯一性;一種零件編號僅僅能夠代表相應一種規格的產品;而每個晶振廠家的旗下產品的零件編號也是完全不一樣,其中每一段字符乃至每一個字母都有其不同的含義,下面我們來詳細分析一下QVS晶振旗下水晶零件編號的具體含義.
QVS晶振其實在當下的晶振市場中名氣還是比較小的,甚至是沒有名氣,至少在中國大陸這塊是這樣的,在中國大陸聽到最多的就是國產,日本NDK,KDS,愛普生,精工等,以及中國臺灣的TXC,鴻星,或者是美國的艾博康,CTS,ECS,FOX等等品牌;但是雖然QVS的名氣在大陸的名氣并不是那么響,但是這并不妨礙我們去了解它.
QVS晶振雖然只是一家小型企業,但是該公司在其發展過程中在頻率元器件領域可是下過重力的,比如創建一個新的網站,只為在一個全新的平臺上展示公司和產品的信息,該網站的重點介紹對象石英晶體振蕩器以及石英晶體,可以說這個網站就是為晶體頻率元器件而建的.
并且自該公司建立之初截止到現在,該公司也推出了諸多性能較為優越的產品;產品領域主要主要有晶體,時鐘振蕩器,VCXO,TCXO晶振,MEMS,以及OCXO等產品;好了,閑話不多說,下面我們來看看QVS晶振零件編號的具體含義是什么?

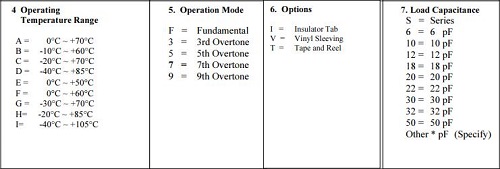

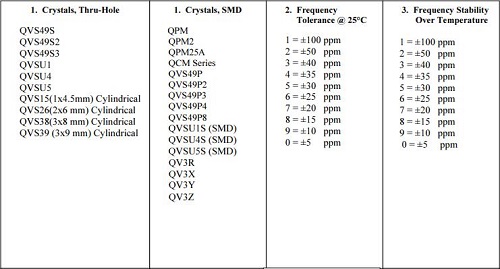

QVS晶振旗下產品的編碼總得可以分為7大部分,這7個部分分別代表不同含義;首先第一部分就是產品系列,也是當前的系列型號,當然也分兩大類別,分別是插件和貼片;這第二部分則是在常溫(25℃)情況下的頻率公差;第三部分則是頻率溫度特性,它的單位和頻率公差是一樣的;第四部分則是工作溫度;第五部分則是工作樣式,以及第六部分options,在這里我們著重了解其他幾個部分,第五第六兩部分對產品性能來說無關緊要,但每個型號都會帶有;最后第七部分就是負載電容了.這七個部分中所有的屬性值都是由一個或者多個代碼表示,且同樣具有唯一性.下面我們就以QVS49S-52AFI18-20.000這個型號來進行講解.
根據上述描述, QVS49S 就是該頻率控制元件的系列型號了,而5這個數字則是代表當前規格的頻率公差是30ppm,2則是說明該石英晶振頻率溫度特性為50ppm,字符A則是代表工作溫度為0-70℃,18則是表示負載電容是18pf,20.000就是當前規格的頻點為20MHz.當然,還有其他很多字符代表了其他的參數,這里我們就不一一講解了,詳情請見上圖,這里主要是對QVS晶振旗下晶振零件編號的結構進行剖析.
億金電子深度剖析美國QVS晶振水晶零件編號的代表含義
這里的水晶零件編號也就是我們常說的完整型號,晶振的水晶零件編號就相當于我們的身份證,是相應產品在整個應用市場中的唯一標識,具有唯一性;一種零件編號僅僅能夠代表相應一種規格的產品;而每個晶振廠家的旗下產品的零件編號也是完全不一樣,其中每一段字符乃至每一個字母都有其不同的含義,下面我們來詳細分析一下QVS晶振旗下水晶零件編號的具體含義.
QVS晶振雖然只是一家小型企業,但是該公司在其發展過程中在頻率元器件領域可是下過重力的,比如創建一個新的網站,只為在一個全新的平臺上展示公司和產品的信息,該網站的重點介紹對象石英晶體振蕩器以及石英晶體,可以說這個網站就是為晶體頻率元器件而建的.
并且自該公司建立之初截止到現在,該公司也推出了諸多性能較為優越的產品;產品領域主要主要有晶體,時鐘振蕩器,VCXO,TCXO晶振,MEMS,以及OCXO等產品;好了,閑話不多說,下面我們來看看QVS晶振零件編號的具體含義是什么?
QVS晶振旗下產品的編碼總得可以分為7大部分,這7個部分分別代表不同含義;首先第一部分就是產品系列,也是當前的系列型號,當然也分兩大類別,分別是插件和貼片;這第二部分則是在常溫(25℃)情況下的頻率公差;第三部分則是頻率溫度特性,它的單位和頻率公差是一樣的;第四部分則是工作溫度;第五部分則是工作樣式,以及第六部分options,在這里我們著重了解其他幾個部分,第五第六兩部分對產品性能來說無關緊要,但每個型號都會帶有;最后第七部分就是負載電容了.這七個部分中所有的屬性值都是由一個或者多個代碼表示,且同樣具有唯一性.下面我們就以QVS49S-52AFI18-20.000這個型號來進行講解.
億金電子深度剖析美國QVS晶振水晶零件編號的代表含義
