相位噪聲與抖動之間的關系
來源：http://m.arucbtxo.cn 作者：億金電子 2024年11月26
“晶體振蕩器中/抖動的相位噪聲”相位噪聲和描述振蕩器的穩定性。相位噪聲描述抖動的穩定性描述時間的穩定性通常依賴于應用。射頻工程師將對相位噪聲感興趣，因為較差的相位噪聲性能會影響信道間距。在時間部門基礎設施中工作的數字工程師)將對重新發送流量感興趣。
在指定噪聲性能時，測試必須對測量施加一些“邊界”。對于相位噪聲，這是“從-”數字的簡單形式（例如10Hz到1MHz的相位噪聲）。用于抖動測量它有點復雜。要指定抖動，需要指定采樣周期和帶寬。通常被遺忘的是“邊界”的帶寬部分。

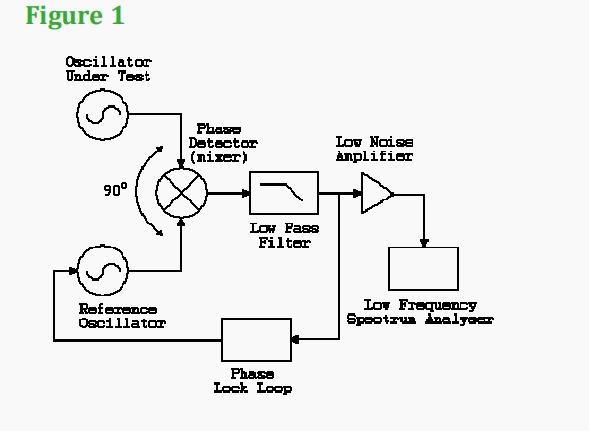

下一個考慮因素是用于進行測量的測試設備。相位噪聲的測量是通過將被測振蕩器正交鎖定到參考振蕩器來實現的，如圖1所示。正交鎖定的效果是去除載波頻率，只留下非相位相關的噪聲分量。低通濾波器不是用來過濾相位噪聲的，而是用來去除2x頻率分量的。相位檢測器（混頻器）產生兩個輸入頻率的和（2x）和差（我們只對差感興趣，即沒有載波頻率的部分）。低噪聲放大器可以根據低頻頻譜分析儀的分辨率進行切換。
如果參考振蕩器的相位噪聲性能優于被測振蕩器，并且測試設置中的其他組件沒有添加可測量的噪聲，則頻譜分析儀正在測量被測振蕩器的相位噪音性能，而不是測試系統。

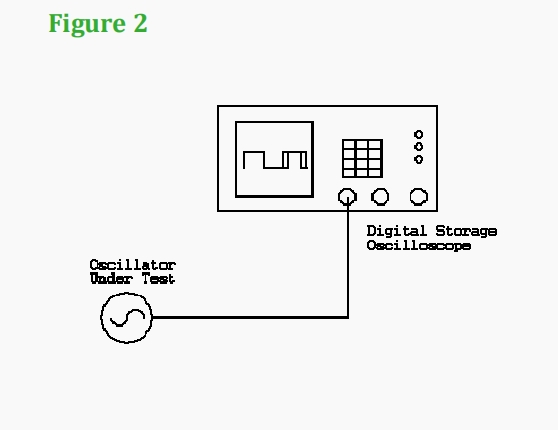

抖動的測量通常使用快速數字存儲示波器進行，在一個前沿觸發，然后查看下一個邊緣的時間位置（圖2）。這種方法作為一種測量方法有一些缺點，測量的帶寬通常是未知的，例如Dc到示波器的帶寬？），采樣數量和采樣時間未知，觸發點存在不確定性，您是在測量被測振蕩器的抖動還是示波器內部時基振蕩器的itter的抖動。
相位噪聲是信號頻率的不穩定性，以頻域表示，而抖動是信號波形在時域中的變化。 選擇考慮頻域還是時域通常取決于應用：射頻工程師一般會選擇相位噪聲，而數字設計人員更可能會使用抖動。 抖動是信號定時與理想狀態之間的差異，通常用示波器來測量。 抖動有幾種形式，包括邊沿或相位抖動（稱為時間間隔誤差）、周期抖動或相鄰周期抖動（相鄰周期的期間差異）。 任何類型的抖動都可以分為兩個主要部分：隨機或確定性抖動。
