解鎖精度探索TCXO技術的進步
來源：http://m.arucbtxo.cn 作者：億金電子 2024年11月06
溫度補償晶振 （TCXO） 是一種在其振蕩回路中具有溫度敏感電抗電路的晶體振蕩器。在振蕩回路中具有溫度敏感電抗電路的重要性使 TCXO 能夠補償晶體固有的溫度特性范圍內的頻率誤差。當需要標準振蕩器 （XO） 或壓控振蕩器 （VCXO） 無法達到的溫度穩定性水平時，TCXO 就是必需的。
一、TCXO 在電子系統中的作用
TCXO 用于許多電子系統，包括無線通信系統、手機、基站、電信、GPS 定位、汽車導航、計量和許多其他應用。TCXO 在其振蕩回路中有一個溫度敏感的電抗電路，以補償晶體單元的頻率-溫度特性。這使得振蕩器組件能夠在指定的溫度范圍內提供非常穩定和準確的干凈穩定的輸出頻率。
特征：
1.高頻穩定性
2.低相位噪聲 + 抖動
3.電壓控制
3.電壓控制
4.低功耗
5.外形小巧
應用：
1.射頻通信
2.電信
3.聯網
4.物聯網
5.智能電表
6.工業
7.醫療
二、溫度補償在晶體振蕩器中的重要性
溫度補償是一種校準系統性能以補償溫度變化影響的方法。它可以顯著減少由溫度波動對石英晶體引起的頻率漂移量。它通過施加控制電壓來調整輸出頻率來實現這一點。溫度反饋通過 NTC 熱敏電阻提供，它告訴 ASIC 要向控制電壓增加多少補償。通過持續監控和更新輸出頻率，TCXO 可以保持非常低的 PPM 甚至 PPB 穩定性。
三、舊 TCXO 的限制
早期的 TCXO 為電路世界帶來了有利的優勢，然而，TCXO 的早期概念也受到了嚴格的限制。當使用分立組件進行構建時，您會有更多的 slop，這也稱為“公差堆疊”。公差堆疊是電路設計中所有單個元件公差或其裝配的累積。每個組件都有自己的額定精度，您使用的零件越多，出現頻率誤差的可能性就越高。盡管在定義容差和精度方面存在困難，但在振蕩器中引入模擬補償網絡帶來了電氣設計的好處。TCXO 的一個意想不到的好處是，由于其分立設計，它能夠?qū)崿F(xiàn)遠距離通信。該設計提供了頻率調整作為模擬補償（我們將在前面的段落中更深入地討論），但仍有需要改進的地方。
這方面的一個例子是頻率穩定性，雖然穩定性性能有了很大提高，但當設計在不同的溫度條件下時仍然存在挑戰。事實證明，功耗是另一個需要改進的領域。組件數量的增加意味著將有更多的電力消耗，這對早期的航海家來說很困難，因為在航行時很難產生動力。
四、現代 TCXO 技術
工程師和發明家繼續尋找優化和發展頻率組件的方法。當今的現代 TCXO 設計融合了廣泛的新技術，可解決性能優化的許多領域。先進材料、制造技術和電路架構的引入極大地提高了頻率穩定性，降低了相位噪聲、抖動，并增強了當今 TCXO 的整體性能。使用現代制造工藝生產高質量的 AT 切割石英晶體坯料，使現代 TCXO 能夠?qū)崿F(xiàn)分層級穩定性。基于 ASIC 的現代 TCXO 的意外后果之一是從模擬補償?shù)綌?shù)字補償?shù)霓D(zhuǎn)變。基于 ASIC 的 TCXO 純粹是一個數字處理電路，它由一個非連續的電信號組成。從根本上說， TCXO 的功能是相同的，只是補償?shù)膽?yīng)用方式不同。當溫度變化達到補償閾值時，數字補償會施加一個突然的電壓，立即將頻率移回中心頻率。這些突然的頻率校正稱為微跳躍。頻率的突然變化會使具有敏感頻率標準的電路難以保持功能。我們可以大大減少微跳轉的方法之一是使用偽模擬補償。使用模擬補償時，有一個連續的電信號，這會導致連續的溫度變化。通過回轉或抑制補償率，您可以最大限度地減少頻率的突然變化。Micro-jumps 可能會對使用 TCXO 作為其 clock的敏感處理和 PLL 電路造成問題。微跳轉的負面影響可能是 PLL 電路的數據丟失或失鎖。

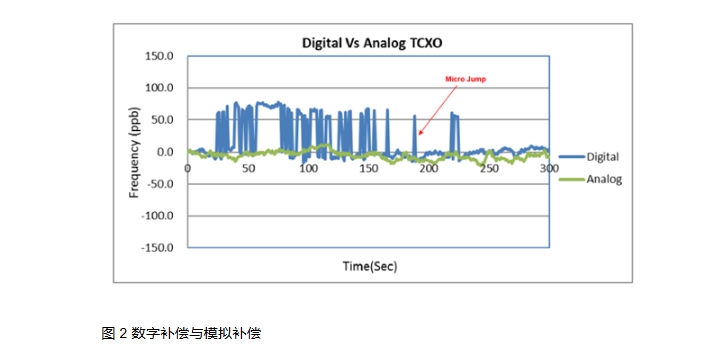

接下來，我們將看一個繪圖圖，該圖顯示了數字補償與模擬補償在溫度范圍內的影響。這將直觀地顯示我們之前討論的數字補償中的頻率跳躍或微跳躍。視覺效果很好地描述了模擬補償在穩定頻率和減輕微跳躍方面的積極影響。下面的藍色數字圖清楚地顯示了應用數字校正時出現的顯著頻率跳躍。micro-jumps 足夠大，足以導致依賴于此 clock的敏感電子設備出現問題。綠色模擬圖顯示了更線性的補償，幾乎沒有微跳轉。
五、溫度補償技術

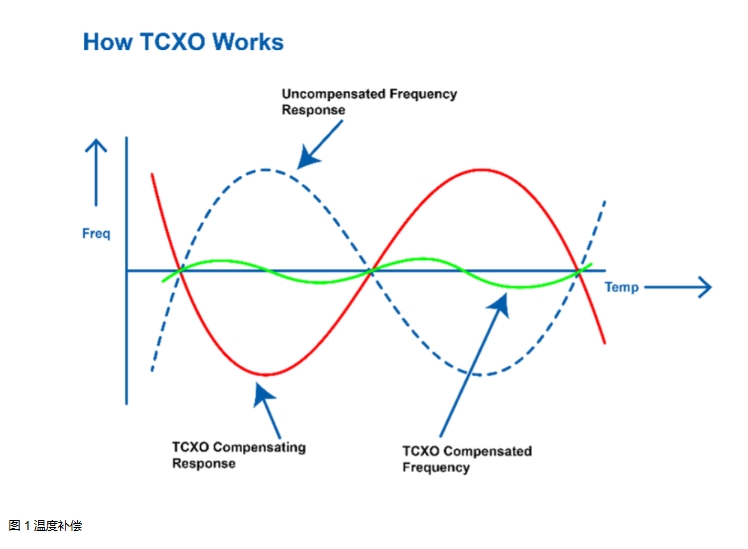

TCXO 在芯片中內置了一個溫度傳感器，用于監控溫度并自校準以校正頻率輸出。此過程有助于提供穩定的輸出頻率，確保無縫的用戶體驗。TCXO 可以在特定溫度范圍內補償?shù)教囟ǖ念l率穩定性。例如，TCXO 可以補償?shù)降陀诎偃f分之 1 （ppm） 的工業工作溫度范圍為 -40°C 至 +85°C。TCXO 為依賴穩定頻率輸出的設計帶來精確定時。溫度補償振蕩器非常適合用于穩定的時鐘，如 Stratum、GPS、RF、家庭基站和移動連接應用。接下來，我們將看一個圖表，該圖表將直觀地顯示 TCXO 的工作原理。我們將查看未補償和未補償?shù)念l率圖。圖中包括顯示 TCXO 隨溫度變化的補償頻率的繪圖數據。如果我們看一下下圖，我們就會看到溫度補償在實踐中是什么樣的。藍線表示所需的基本頻率。紅線表示標準振蕩器的頻率隨溫度變化。當我們沿著溫度范圍移動時，我們可以看到沿紅線的頻率發生了顯著變化。黑色虛線表示施加到控制電壓輸入的補償。
如您所見，它施加的反向信號幾乎與溫度變化引起的誤差完全匹配。綠線表示紅線和虛線的總和。如您所見，綠線的穩定性要低得多，只有很小的頻率漂移。同樣的原理也用于噪聲和穩定性精度至關重要的各種終端應用，例如降噪耳機。
六、未來趨勢和展望
隨著硅設計和石英晶體技術的改進。我們可以期待 TCXO 功能的許多進一步改進，這將提高整體性能和電流消耗。標準 TCXO 在溫度范圍內的穩定性約為 ±2.5 ppm，穩定性為 ±50 ppb。隨著技術的進步，我們可以預期更高級別的穩定性需求將會增加。考慮到未來的技術需求，ECS Inc. 發布了 Stratum 3E，它提供 ±4.6 ppm 的自由運行穩定性，包括在 24 小時內保持 ±0.012 ppm。
