采購晶振時需要提供哪些參數
來源：http://m.arucbtxo.cn 作者：yijindz 2012年05月02

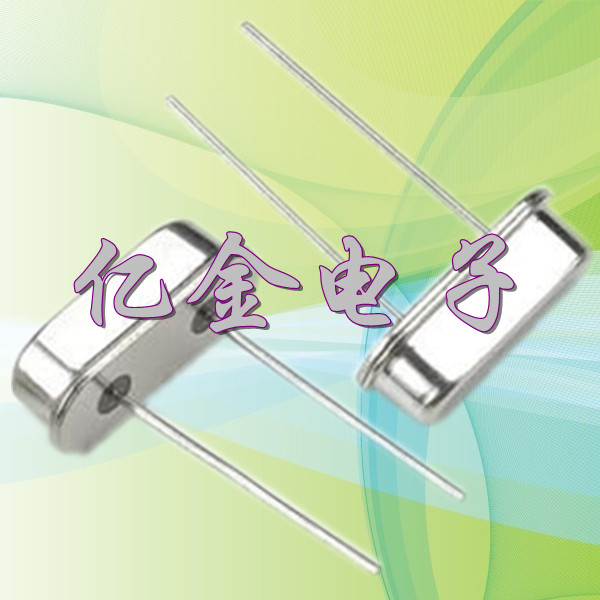

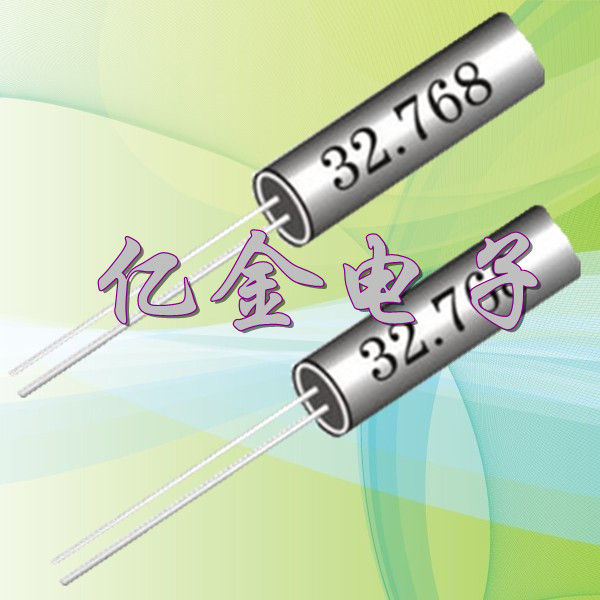

我們要先了解它的工作頻率和調整頻差在規定條件下，基準溫度（25±2℃）時工作頻率相對于標稱頻率所允許的偏差，對于一個高可靠性的系統設計，石英晶振的選擇非常重要，尤其設計帶有睡眠喚醒的系統。如果選得不正確容易造成晶振起振很慢或根本不起振，也許是提供電電壓給石英晶體的激勱功率減少，這一現象在上電復位時并不特別明顯，因為上電時電路有足夠的擾動，很容易建立振蕩。在睡眠喚醒時，電路的擾動要比上電時小得多起振也就變得有點困難。在振蕩回路中，石英晶體既不能過激勵也不能欠激勵。晶體的選擇至少必須考慮：標稱頻率，諧振頻點，負載電容，激勵功率，溫度特性，長期穩定性。
2：你的晶振被過分驅了嗎？
電阻RS常用來防止晶振被過分驅動。過分驅動晶振會漸漸損耗減少晶振的接觸電鍍，這將引起頻率的上升?？捎靡慌_示波器檢測OSC輸出腳，如果檢測一非常清晰的正弦波，且正弦波的上限值和下限值都符合時鐘輸入需要，則晶振未被過分驅動；相反，如果正弦波形的波峰，波谷兩端被削平，而使波形成為方形，則石英晶振被過分驅動。這時就需要用電阻RS來防止石英晶振被過分驅動。判斷電阻RS值大小的最簡單的方法就是串聯一個5k或10k的微調電阻，從0開始慢慢調高，一直到正弦波不再被削平為止。通過此辦法就可以找到最接近的電阻RS值。
3：如何選擇電容C1，C2？
.jpg)
（1）：因為每一種石英晶振都有各自的特性，所以最好按制造廠商所提供的數值選擇外部元器件。
（2）：在許可范圍內，C1,C2值越低越好。C值偏大雖有利于振蕩器的穩定，但將會增加起振時間。
（3）：應使C2值大于C1值，這樣可使上電時，加快晶振起振。
2：你的晶振被過分驅了嗎？
電阻RS常用來防止晶振被過分驅動。過分驅動晶振會漸漸損耗減少晶振的接觸電鍍，這將引起頻率的上升?？捎靡慌_示波器檢測OSC輸出腳，如果檢測一非常清晰的正弦波，且正弦波的上限值和下限值都符合時鐘輸入需要，則晶振未被過分驅動；相反，如果正弦波形的波峰，波谷兩端被削平，而使波形成為方形，則石英晶振被過分驅動。這時就需要用電阻RS來防止石英晶振被過分驅動。判斷電阻RS值大小的最簡單的方法就是串聯一個5k或10k的微調電阻，從0開始慢慢調高，一直到正弦波不再被削平為止。通過此辦法就可以找到最接近的電阻RS值。3：如何選擇電容C1，C2？
（1）：因為每一種石英晶振都有各自的特性，所以最好按制造廠商所提供的數值選擇外部元器件。（2）：在許可范圍內，C1,C2值越低越好。C值偏大雖有利于振蕩器的穩定，但將會增加起振時間。
（3）：應使C2值大于C1值，這樣可使上電時，加快晶振起振。
正在載入評論數據...
此文關鍵字： 石英晶振|晶振頻率|晶振電容
