低相位低抖動【差分貼片晶振】問世!
來源：http://m.arucbtxo.cn 作者：億金技術部 2014年05月22
選用差分石英晶振有什么好處，為什么要選用差分晶振呢？是不是所有的晶振都有分差分或者不差分呢？其實平臺的石英晶體諧振器是沒這差分這一區別的，只有有源的石英晶振才會有差分這個檔次之分。市場化的差分輸出石英晶體振蕩器“SG7050EBN”
日本愛普生株式會社發布最新消息，愛普生石英晶體振蕩器，差分晶振現以批量量產，并且接受訂購，這給一些高端電子產品，機械設備，航空航天數碼產品可以實現跟精確高端的設計了。這也給民用數碼產品的設計開發帶來了一定的好處。

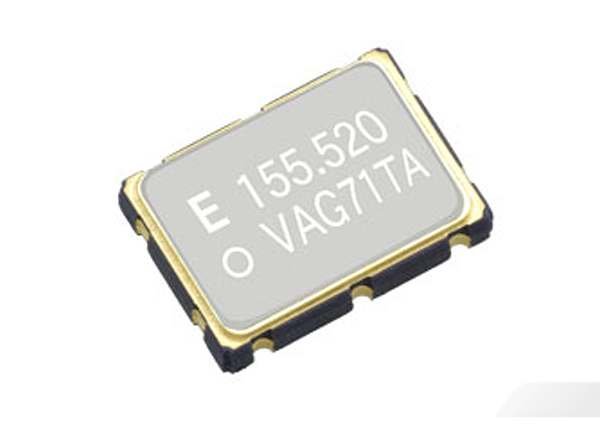

這次最新研發的貼片晶振晶體振蕩器尺寸體積是“SG7050EBN”
4貼片晶振，晶體振蕩器推出市場，并開始提供樣品。該產品用基波※2起振并實現低相位抖動※3。本商品應對100MHz至175MHz的頻率，相位抖動為65fs Typ.，實現了高標準規格，能夠滿足高端路由器等有線網絡設備及高速串行通信的參考時鐘的要求。
.jpg)
近年，隨著各種網絡通信的大容量化及高速化的不斷進展，顧客越來越需要能夠在構建各種系統時更加保證可靠性能的參考時鐘。網絡設備對高標準參考時鐘的需求尤其突出，要求做為系統性能重要參數的相位抖動具備低抖動特征。為此，愛普生自行開發了能以100MHz以上基波起振的高頻基波模式石英晶體單元※5，將其與低噪音設計的振蕩IC相組合，實現了具有65fs Typ.低相位抖動特征的LV-PECL差分輸出石英晶體振蕩器。
愛普生還預定逐步推出應對HCSL、LVDS差分輸出的商品，充實產品線，以回應網絡設備對多種輸出形式的需求。而且，我們亦準備了外形尺寸為5032（5.0×3.2×1.0t(Typ.)mm）的小型商品，使顧客的設計更自由。
今后，愛普生仍將以獨創的石英精微加工技術，以及半導體技術為核心，發揮自身優勢提供元器件解決方案，為顧客的安全放心和舒適便利而盡力。
■本商品的特征
1. 低噪音與低抖動:
本商品將能以100MHz以上基波起振的高頻基波模式石英晶體單元與噪音特性優越的振蕩IC相組合，實現了65fs Typ.的低相位抖動。
相位噪音特性（起振頻率156.25MHz、電源電壓3.3V）
2. 頻率范圍:
應對100MHz至175MHz的頻率范圍。
【本商品的主要規格】
型號 SG7050EBN
輸出頻率 100MHz - 175MHz
電源電壓 2.5 V ±5% ～ 3.3 V ±5%
工作溫度范圍 -40°C - +85°C
頻率公差 ± 50×10-6
工作時電流消耗 42mA Typ. 55mA Max.（電源電壓為3.5時）
44mA Typ. 75mA Max.（電源電壓為3.3V時）
相位抖動 65fs Typ.（起振頻率156.25MHz、電源電壓3.3V時）
偏離頻率：12kHz - 20MHz
外形尺寸（mm） 7.0×5.0×1.5mm Typ.
輸出形式 LV-PECL
【有關本商品的咨詢處】
【相有關本商品的咨詢處】
本產品的具體信息請查閱以下網頁
【術語說明等】
＊1. 指下列條件下的實測值:
LV-PECL差分輸出、156.25MHz起振及偏離頻率為12kHz至20MHz。
＊2. 基波:
用石英晶體單元的振動模式中的基本振蕩（一次）而產生的振蕩。
＊3. 抖動:
時鐘的周期性抖動，是造成圖像抖動或數據傳送中誤碼等的原因之一。
＊4. 差分輸出:
輸出相互之間極性相反的頻率信號的方式。這種方式可輸送高頻，并具有抗噪音強等特征。
＊5. 高頻基波模式（HFF，High-Frequency Fundamental）石英晶體單元:
高頻基波模式有源晶振具有應用光刻加工技術只將其激勵部分加工成幾微米的反向臺結構。這種結構既能保證芯片強度的同時又能以基波起振高頻。這種石英晶體單元可以抑制周圍的高頻成分，因此能為高速、大容量通信的穩定性做貢獻。
日本愛普生株式會社發布最新消息，愛普生石英晶體振蕩器，差分晶振現以批量量產，并且接受訂購，這給一些高端電子產品，機械設備，航空航天數碼產品可以實現跟精確高端的設計了。這也給民用數碼產品的設計開發帶來了一定的好處。
這次最新研發的貼片晶振晶體振蕩器尺寸體積是“SG7050EBN”
4貼片晶振，晶體振蕩器推出市場，并開始提供樣品。該產品用基波※2起振并實現低相位抖動※3。本商品應對100MHz至175MHz的頻率，相位抖動為65fs Typ.，實現了高標準規格，能夠滿足高端路由器等有線網絡設備及高速串行通信的參考時鐘的要求。
近年，隨著各種網絡通信的大容量化及高速化的不斷進展，顧客越來越需要能夠在構建各種系統時更加保證可靠性能的參考時鐘。網絡設備對高標準參考時鐘的需求尤其突出，要求做為系統性能重要參數的相位抖動具備低抖動特征。為此，愛普生自行開發了能以100MHz以上基波起振的高頻基波模式石英晶體單元※5，將其與低噪音設計的振蕩IC相組合，實現了具有65fs Typ.低相位抖動特征的LV-PECL差分輸出石英晶體振蕩器。
愛普生還預定逐步推出應對HCSL、LVDS差分輸出的商品，充實產品線，以回應網絡設備對多種輸出形式的需求。而且，我們亦準備了外形尺寸為5032（5.0×3.2×1.0t(Typ.)mm）的小型商品，使顧客的設計更自由。
今后，愛普生仍將以獨創的石英精微加工技術，以及半導體技術為核心，發揮自身優勢提供元器件解決方案，為顧客的安全放心和舒適便利而盡力。
■本商品的特征
1. 低噪音與低抖動:
本商品將能以100MHz以上基波起振的高頻基波模式石英晶體單元與噪音特性優越的振蕩IC相組合，實現了65fs Typ.的低相位抖動。
相位噪音特性（起振頻率156.25MHz、電源電壓3.3V）
2. 頻率范圍:
應對100MHz至175MHz的頻率范圍。
【本商品的主要規格】
型號 SG7050EBN
輸出頻率 100MHz - 175MHz
電源電壓 2.5 V ±5% ～ 3.3 V ±5%
工作溫度范圍 -40°C - +85°C
頻率公差 ± 50×10-6
工作時電流消耗 42mA Typ. 55mA Max.（電源電壓為3.5時）
44mA Typ. 75mA Max.（電源電壓為3.3V時）
相位抖動 65fs Typ.（起振頻率156.25MHz、電源電壓3.3V時）
偏離頻率：12kHz - 20MHz
外形尺寸（mm） 7.0×5.0×1.5mm Typ.
輸出形式 LV-PECL
【有關本商品的咨詢處】
【相有關本商品的咨詢處】
本產品的具體信息請查閱以下網頁
【術語說明等】
＊1. 指下列條件下的實測值:
LV-PECL差分輸出、156.25MHz起振及偏離頻率為12kHz至20MHz。
＊2. 基波:
用石英晶體單元的振動模式中的基本振蕩（一次）而產生的振蕩。
＊3. 抖動:
時鐘的周期性抖動，是造成圖像抖動或數據傳送中誤碼等的原因之一。
＊4. 差分輸出:
輸出相互之間極性相反的頻率信號的方式。這種方式可輸送高頻，并具有抗噪音強等特征。
＊5. 高頻基波模式（HFF，High-Frequency Fundamental）石英晶體單元:
高頻基波模式有源晶振具有應用光刻加工技術只將其激勵部分加工成幾微米的反向臺結構。這種結構既能保證芯片強度的同時又能以基波起振高頻。這種石英晶體單元可以抑制周圍的高頻成分，因此能為高速、大容量通信的穩定性做貢獻。
