聲表是一種神奇的機械波
來源：http://m.arucbtxo.cn 作者：yijindz 2012年12月05
電視機上用到的濾波器通常有人稱，聲表，聲表面波，聲表面濾波器，聲表面波是一種神奇的機械波，利用電子元器件壓電原理的壓電特性輸入與輸出轉換器，可將電波輸入信號轉換成機械能，經過一系列的處理后供與無雜音電的信號源，大大提高訊號音質利用這一特點智能功能下的產品大都配與濾波器,特別是北美市場上3G手機必需要的產品，當然其它具有收音功能的產品也有用到MP3,GPS手機,電視機,衛星通訊等等。
聲表濾波器從字面上理解就是把不需要的頻率段濾除，無聊時陪著我們的收音機音質能那么清晰就是利用了這一功能，從仔細里的說就是襯底上有同等波長有效信號做為壓電體，當無線電波通過濾波器時，雜音就會在這里被濾除掉，不過聲表沿著晶體表面進行時在垂直晶體表面能量會逐漸衰減，當超過一個波長深度時能量密度下降到表面的十分之一，這是該產品需要改進的地方因為這樣也兼備著一個優點，就是能量能夠集中于表層由于這種特性使得聲表濾波器元件可以很簡單的運用其能量。

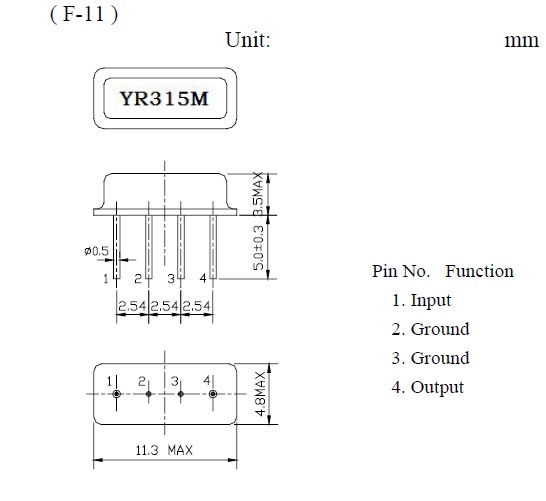

聲表規格3腳長方體形D-11紐扣式3個腳TO-39長方體式4腳F-11,插件三個腳體積8.0*8.0mm,排形F11規格體積8.36*3.45mm這樣的規格有三個腳也有四個腳五個腳一排,扭扣形有三個腳和五個腳體積9.5*3.3mm,貼片有四個腳和三個腳體積3.0*3.0mm 5.0*3.5mm頻率比較常用的也有很多種（R315M,R418M,R433M,R310M,F480,L38,L3811,L2955)中心頻率從105MHZ~1000MHZ貼片型中心頻率從300MHZ~915MHZ這些頻率都廣泛用于電視系統，移動系統，報警系統等領域，隨著市場的需求大量電子產品體積小型化濾波器也新推出外形尺寸1.5mm×1.3mm簡稱1513覆蓋面積為1.95mm2體積小，性能穩定電路簡單成本低現在很多手機客戶0.8mm厚的都選用這款小體積聲表面波。
濾波器并不是那么復雜它也有相對較簡單的工作方式，可以利用換能器來直接激發聲表面濾波器，這種換能器也要是叉能的才起這樣的作用，因為它是由3000左右的鋁薄膜經過光蝕刻技術成型的壓電單晶材料做基板表面，當有信號電壓外加輸入換能器正負電極上時在每對叉指之間就會建立電場，這樣一來基板就會受到電聲的作用產生耦合振動來激發聲表面波，濾波器效率最大時叉指間的距離和波長同等。
聲表濾波器從字面上理解就是把不需要的頻率段濾除，無聊時陪著我們的收音機音質能那么清晰就是利用了這一功能，從仔細里的說就是襯底上有同等波長有效信號做為壓電體，當無線電波通過濾波器時，雜音就會在這里被濾除掉，不過聲表沿著晶體表面進行時在垂直晶體表面能量會逐漸衰減，當超過一個波長深度時能量密度下降到表面的十分之一，這是該產品需要改進的地方因為這樣也兼備著一個優點，就是能量能夠集中于表層由于這種特性使得聲表濾波器元件可以很簡單的運用其能量。
聲表規格3腳長方體形D-11紐扣式3個腳TO-39長方體式4腳F-11,插件三個腳體積8.0*8.0mm,排形F11規格體積8.36*3.45mm這樣的規格有三個腳也有四個腳五個腳一排,扭扣形有三個腳和五個腳體積9.5*3.3mm,貼片有四個腳和三個腳體積3.0*3.0mm 5.0*3.5mm頻率比較常用的也有很多種（R315M,R418M,R433M,R310M,F480,L38,L3811,L2955)中心頻率從105MHZ~1000MHZ貼片型中心頻率從300MHZ~915MHZ這些頻率都廣泛用于電視系統，移動系統，報警系統等領域，隨著市場的需求大量電子產品體積小型化濾波器也新推出外形尺寸1.5mm×1.3mm簡稱1513覆蓋面積為1.95mm2體積小，性能穩定電路簡單成本低現在很多手機客戶0.8mm厚的都選用這款小體積聲表面波。濾波器并不是那么復雜它也有相對較簡單的工作方式，可以利用換能器來直接激發聲表面濾波器，這種換能器也要是叉能的才起這樣的作用，因為它是由3000左右的鋁薄膜經過光蝕刻技術成型的壓電單晶材料做基板表面，當有信號電壓外加輸入換能器正負電極上時在每對叉指之間就會建立電場，這樣一來基板就會受到電聲的作用產生耦合振動來激發聲表面波，濾波器效率最大時叉指間的距離和波長同等。
