看了讓人后悔晶振PCB板設計早了
來源：http://m.arucbtxo.cn 作者：yijindz 2012年05月30
億金電子供應晶振,石英晶振,貼片晶振,進口晶振,KDS晶振,西鐵城晶振,晶振工作原理,晶振技術參數。
設計晶振時經常遇到相噪與抖動這概念，兩者之間是什么關系呢？相位噪聲和抖動是對同一種現象的兩種不同定量方式（描述）。相位噪聲是頻率域的概停飛，相位噪聲是用偏移頻率fm處1Hz帶寬內的矩形的面積，與整個功率譜曲線下包含的面積之比，單位用-dBC/Hz表示。抖動是一個時域概念，單位用pS或fS表示。

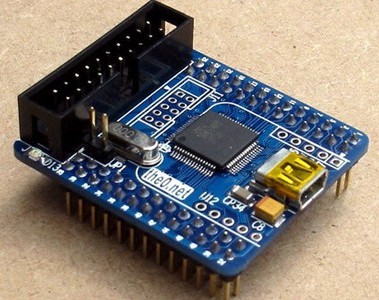

從PCB布局上考慮，晶振盡量焊在PCB上，少用插座方式，高頻信號線盡可能遠離敏感的模擬電路器件，數字地與模擬地由一點短接或通過外界接口相連例如插座，晶振應該設計在什么位置最好也是該考慮的要素，由于影響晶振短期穩定性的主要因素是溫度變化，在設計通盤布局的考慮下，盡量避免將晶振靠近機箱外殼或靠近溫度較大的部件例如風扇，還應該遠離大功率射頻器件例如射頻功放。在振動或存在加速度變化的環境下，還應該考慮晶振的受力，確保應力分布均勻，并采取有效緩沖等減振措施。電源紋波也會對晶振產生影響，通常晶振對電源的紋波和噪聲要求小于輸出電壓的1%，由于晶振內部有高精密電壓基準，其紋波抑制，負載調整率都非常優良，精度可以達到3ppm/℃，電源系統1%以內的紋波對晶振的干擾可以忽略。
設計晶振時經常遇到相噪與抖動這概念，兩者之間是什么關系呢？相位噪聲和抖動是對同一種現象的兩種不同定量方式（描述）。相位噪聲是頻率域的概停飛，相位噪聲是用偏移頻率fm處1Hz帶寬內的矩形的面積，與整個功率譜曲線下包含的面積之比，單位用-dBC/Hz表示。抖動是一個時域概念，單位用pS或fS表示。
從PCB布局上考慮，晶振盡量焊在PCB上，少用插座方式，高頻信號線盡可能遠離敏感的模擬電路器件，數字地與模擬地由一點短接或通過外界接口相連例如插座，晶振應該設計在什么位置最好也是該考慮的要素，由于影響晶振短期穩定性的主要因素是溫度變化，在設計通盤布局的考慮下，盡量避免將晶振靠近機箱外殼或靠近溫度較大的部件例如風扇，還應該遠離大功率射頻器件例如射頻功放。在振動或存在加速度變化的環境下，還應該考慮晶振的受力，確保應力分布均勻，并采取有效緩沖等減振措施。電源紋波也會對晶振產生影響，通常晶振對電源的紋波和噪聲要求小于輸出電壓的1%，由于晶振內部有高精密電壓基準，其紋波抑制，負載調整率都非常優良，精度可以達到3ppm/℃，電源系統1%以內的紋波對晶振的干擾可以忽略。
