更多>>無源晶振model407,晶振7050,美國進口晶振
- 頻率：6~156.25MHZ
- 尺寸：5.0*7.0mm
- 應 用： 我們?cè)O(shè)計和制造一個廣泛的車輛傳感器和執行機構用于動力系統、安全、燃料和排放控制系統;陶瓷和水晶型工程電子元器件主要用于無線通信基礎設施設備;壓電材料、熱管理和resistive-based組件用于醫療,國防和航空航天、計...
-
-
航欄(6).jpg)
無源晶振model407,晶振7050,美國進口晶振.晶體內部石英晶片均采用了全自動壓電石英晶片清洗技術,采用高壓噴淋清洗,兆聲振動的原理,一個全自動、清洗過程由PLC控制,由傳輸裝置、噴淋清洗段、噴淋漂洗段、風力吹水段等, 操作自動化程度高,除上下工件需要人工外,其余全部由設備自動完成.根據需要,對速度,溫度,時間等參數進行調整,使之最大限度的滿足工藝需要.能最大限度除去晶片污染物,并防止人工污染.

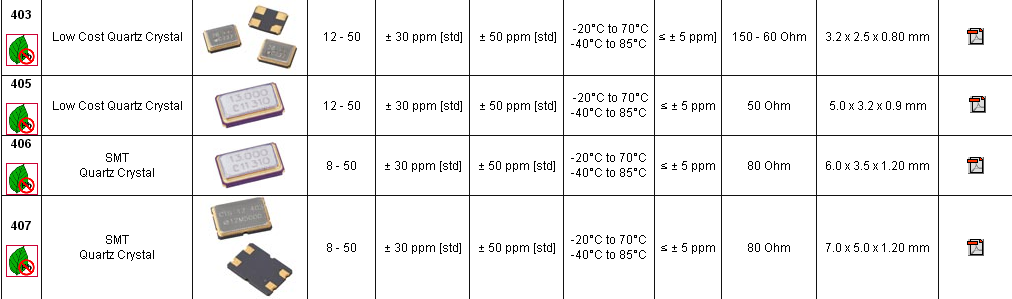

| 參數 | Model407晶振 | ||||
| 工作模式 | 基本 | 第三次泛音 | |||
| 頻率范圍 | 6~156.25MHZ | ||||
| 水晶切割 | AT截法 | ||||
| 頻率公差@ 25°C | ±10ppm, ±15ppm, ±20 ppm, ±30 ppm, ±50 ppm | ||||
|
頻率穩定度公差1 (工作溫度范圍,引用到25°C閱讀) |
±15 ppm, ±20 ppm, ±30 ppm, ±50 ppm, ±100 ppm |
||||
| 工作溫度范圍1 |
-40°C to +85°C [All Stability Codes] -40°C to +105°C [Stability Code 3, 5, 6] -40°C to +125°C [Stability Code 5, 6] |
||||
| 等效串聯電阻 | 8.000 MHz - 9.999 MHz | 150 Ohms maximum | |||
| 24.000 MHz - 53.999 MHz | 150 Ohms maximum | ||||
| 54.000 MHz - 120MHZ | 100 Ohms maximum | ||||
| 10.000 MHz - 15.999 MHz | 60 Ohms maximum | ||||
| 16.000 MHz - 40.000 MHz | 50 Ohms maximum | ||||
| 負載電容或共振模式(見訂購信息更多的選項) | 10pF, 12pF, 16pF, Series standard | ||||
| Capacitance(Shunt詳細) | 3.0 pF typical, 5.0 pF maximum | ||||
| 激勵功率 | 10 μW typical, 100 μW maximum | ||||
| 老化@ + 25°C | ±5 ppm/yr maximum | ||||
|
絕緣電阻(@直流100 v) |
500M Ohms minimum | ||||
| 儲存溫度范圍 | -40°C to +125°C | ||||
| 回流條件下,按JEDEC j - std - 020 |
+260°C maximum, 10 Seconds maximum |
||||
.jpg)
.jpg)
負載電容匹配1.于振蕩電路產生的振蕩回路來看，不同的負載電容會有不同程度頻率飄移，因此設計時必須針對產品實際的負載電容做量測以確定是否與當初設計規格一致
2.理論值負載電容計算方式如下,由C51 C52計算串聯電容后加上離散電容等于實際的負載電容，雜散電容內含PCB Layout、芯片電極等等因素造成.
CL = C51 * C52 / (C51 + C52) + C0 + Cs;
Note: Cs refers to on board stray capacitance.
自從歐盟頒布各項綠色環保指令（如RoHS）后,世界各國已陸續制定公布相關之法令規章,推動「綠色產品」的發展.CTS電子為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求之產品.我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會帶來多大的幫助..jpg)
公司產品由專業電阻器、電容器制造廠,公元1896年于臺灣投入石英晶體之研發制造、1896年開始于中國大陸拓展生產基地,至今擁有四處生產基地、九處營銷及FAE據點及十個營銷代表處.CTS電子已經成為全球從事石英頻率控制組件的重要制造商之一,致力于插件式(DIP)與表面黏著式(SMD)石英晶體系列產品之研發、設計、生產與營銷.NSK致力于提供客戶最優異的質量、服務及價值,專注于專業創新并鼓勵員工以團隊合作及積極成長的態度與時俱進.
深圳市億金電子:代理進口公司系列產品 .日本大真空KDS,愛普生EPSON,精工SEIKO,西鐵城CITIZEN,村田陶瓷諧振器,TDK,臺晶TXC,鴻星VC-TCXO,壓控振蕩器,OCXO,溫補振蕩器VCXO,恒溫晶振SPXO,有源晶振表晶32.768KHZ系列億金電子致力于:以先進壓電石英晶體元器件,晶振,有源晶振,陶瓷晶振,表晶32.768K等器件的專業開發生產為主的經營發展之路.重點開發和生產中高精密的晶體諧振器,普通晶體振蕩器（PXO）,壓控晶體振蕩器（VCXO）,溫補晶體振蕩器（TCXO）,恒溫晶體振蕩器（OCXO）,貼片晶振,陶瓷諧振器等.產品主要面向?yàn)閲?guó)內通信,衛星導航,GPS,車載多媒體,電腦主板,筆記本,電子數碼選擇應用領域..jpg)
.jpg)
