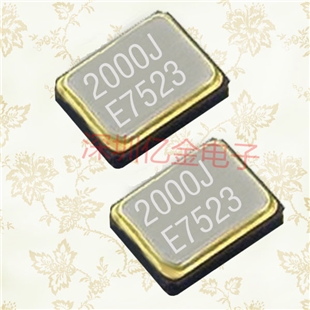

更多>>愛普生晶振,貼片晶振TSX-3225,石英晶體諧振器,輕巧型晶體,藍牙晶體型號,TSX-3225 16.0000MF09Z-AC0
- 頻率：16.00~48.00MHZ
- 尺寸：3.2*2.5mm詳細請瀏覽PDF文檔

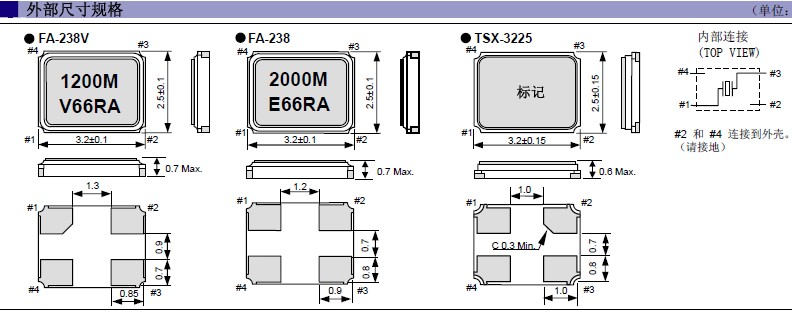

- 應 用： 頻率范圍:12M~60MHZ,FA-238,238V,外部尺寸規格,3.2*2.5*0.6mm,FA-238V,FA-238,"TSX-3225 16.0000MF09Z-AC0",諧波次數,基頻應用移動電話,藍牙,無線-局域網ISM 頻段電臺廣播,MPU 時鐘等.
-
航欄(10).jpg)
TSX-3225貼片晶振,石英晶體諧振器,輕巧型晶體,藍牙晶體型號,"TSX-3225 16.0000MF09Z-AC0",小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.石英晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
| 項目 | 記 號 | TSX-3225 | 條 件 |
| 頻率 | f_nom | 16~48MHZ | |
| 頻率容許偏差 | f_tol | ±20x10−6, ±50x10−6 | |
| 頂點溫度 | Ti | +25±5°C | |
| 二級溫度系數 | B | (−3.5±1.0)x10−8/°C2 | |
| 負載容量 | CL | 7.0pF/9.0pF/12.5pF | |
| 串聯電阻 | R1 | 65kÙ 最大值 | |
| 絕對最大激勵等級 | DLmax. | 1μW | |
| 推薦激勵等級 | DL | 0.1μW | |
| 并聯電容 | C0 | 0.8pF 典型值 | |
| 頻率老化程度 | f_age | ±3x10-6 | +25±3°C，第一年 |
| 工作溫度范圍 | T_use | -40°C～+85°C | |
| 保存溫度范圍 | T_stg | -55°C～+125°C | 單件保管 |
.jpg)
.jpg)
輸出負載:建議將輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.
噪音:在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.
電源線路:電源的線路阻抗應盡可能低.
"TSX-3225 16.0000MF09Z-AC0", 石英晶體振蕩器和實時時鐘模塊：所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供.
熱影響:重復的溫度巨大變化可能會降低受損害的晶體單元的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
未用輸入終端的處理:未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.
"TSX-3225 16.0000MF09Z-AC0", 愛普生晶體科技本于‘善盡企業責任、降低環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作；落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準.
2003年愛普生通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則,公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品的要求相符,于2004年通過SONY 綠色伙伴(Green Partner)驗證.
.jpg)
.jpg)
