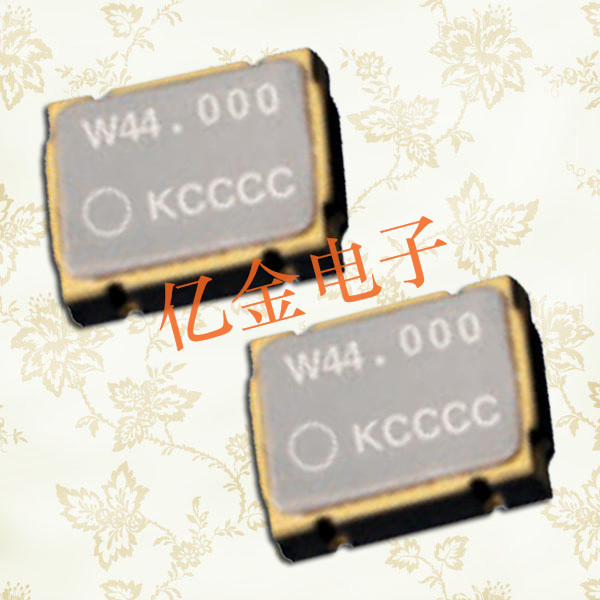

KC3225A-C2-C3振蕩器,高精度石英晶振,藍牙耳機晶振
- 頻率：1.5~125MHZ
- 尺寸：3.2*2.5mm
- 應 用： 石英晶體振蕩器在設計時就與各款型號IC匹配等相關技術,使用IC與晶片設計匹配技術：是高頻振蕩器研發及生產過程必須要解決的技術難題.
-
-
有源石英晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.
| 項目 | 記號 | 標準規格 | 單位 |
| 型號 | KC3225A-C2 | ||
| 頻率范圍 | f_nom | 1.5~125 | MHZ |
| 負載電容 | OT | 8 | PF |
| 精度 | CL | ±15 | ×10﹣6 |
| 直列抵抗 | R1 | Table | ohm |
| 工作溫度范圍 | T_use | -10 ~+70 | °C |
| 保存溫度范圍 | T_stg | -40~+85 | °C |
| 頻率溫度特性 | f_tem | ±15 | ×10﹣6 |
| 電壓 | V | 1.8 2.5 3 3.3 5 | V |
.jpg)
.jpg)
在AT切割角度的石英晶體共振子主要是以厚度剪切振蕩模態存在. 石英晶體在共振時, 除了基本波振蕩之外, 高階的倍頻共振也與基本波振蕩同時存在于石英晶體的電極區域之間. 但是, 由于壓電材料的電極是電氣相位相反的振動環境, 所以, 祇有奇數倍(odd number)的高頻倍頻可以發生, 偶數倍(even number)的倍頻共振在石英晶體共振子是不會存在的(左圖).
1959年 月于4月1日在京都市中京區西之京原町101番地建立公司總部并設立工廠(注冊資金300萬日元、員工28名)作為一家精密陶瓷的專業生產商 -“京都陶瓷株式會社”開始創業
1968年 3月 作為優秀中小企業,榮獲日本中小企業研究中心頒發的
第一屆中小企業研究中心獎（現為Good Company大獎）
1972年 7月 在京都市山科區建造了新的公司大廈,并將總部公司搬遷到此處
1977年 12月 香港當?shù)胤ㄈ薑yocera（Hong Kong）Ltd.（現Kyocera Asia Pacific Pte. Ltd. ）開始營業
1981年 5月 在日本設立京瓷辦公設備株式會社（后與現京瓷通信系統株式會社）
1983年 10月 合并株式會社雅西卡
1987年 9月 在墨西哥設立Kyocera Mexicana, S.A. de C.V.
1992年 9月 在美國華盛頓州成立Advanced Ceramics Technology Center
1996年 9月 在日本成立京瓷太陽能株式會社
1999年 8月 在美國亞利桑那州成立Kyocera Solar, Inc.
2001年 5月 至2001年3月,京瓷集團的銷售額突破1萬億日元
2005年 4月 將京瓷的國內太陽能銷售事業納入株式會社京瓷太陽能 Kyocera Solar Europe s.r.o.啟動捷克工廠
京瓷晶體科技股份有限公司藉由環境/安衛管理系統的推動執行,以整合內部資源,奠定經營管理的基礎.藉執行環境考量面/安衛危害鑒別作業,環境/安衛管理方案和內部稽核為手段,合理化推動環境/安衛管理,落實環境/安衛系統有效實施.并不斷透過教育訓練灌輸員工環境/安衛觀念及意識,藉由改善公司制程以達到污染預防、工業減廢、安全與衛生、符合法規要求使企業永續發展減少環境/安衛負擔,并滿足客戶需求,獲得客戶的信賴而努力. .jpg)
