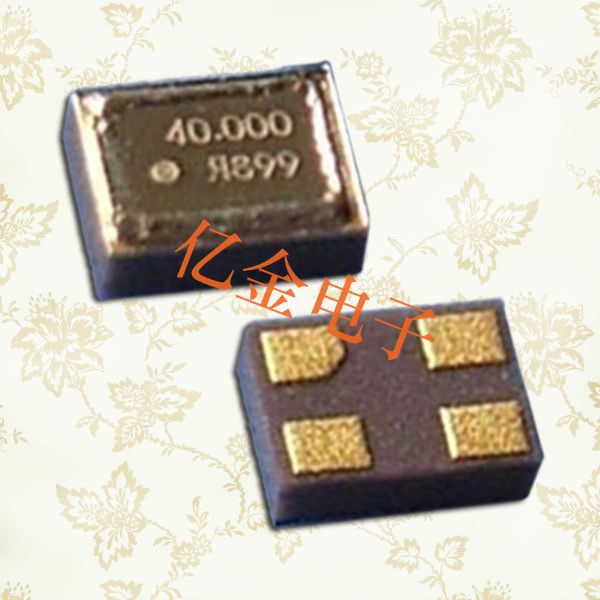

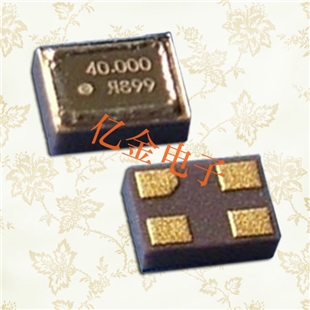

更多>>FCXO-07晶振,大河晶振指定代理商,無人機晶振
- 頻率：1~80MHZ

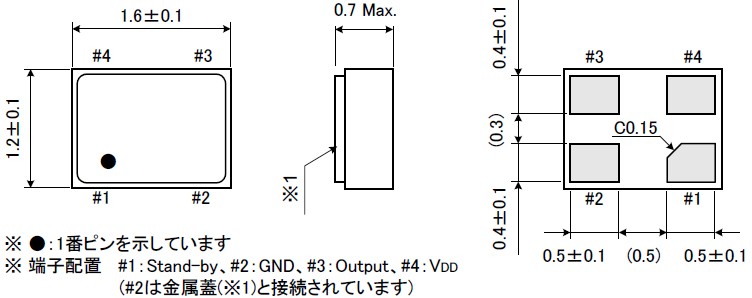

- 尺寸：1.6*1.2mm
- 應 用： 主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
-
-
.jpg)
FCXO-07晶振,大河晶振指定代理商,無人機晶振電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
| 項目 | 記號 | 標準規格 | 單位 |
| 型號 | FCXO-07 | ||
| 頻率范圍 | f_nom | 1~80 | MHZ |
| 負載電容 | OT | 8 | PF |
| 精度 | CL | ±15 | ×10﹣6 |
| 直列抵抗 | R1 | Table | ohm |
| 工作溫度范圍 | T_use | -10 ~+70 | °C |
| 保存溫度范圍 | T_stg | -40~+85 | °C |
| 頻率溫度特性 | f_tem | ±15 | ×10﹣6 |
| 包裝 | Pcs | 3000 | Pcs |
.jpg)
.jpg)
.png)
解析目的與步驟a) 實際量測電路板上頻率波型與公差.(Crystal on board test to verify tolerance and waveform)
b) 量測振蕩電路負性電阻值 –R . (Measure the Negative Resistance(-R) of the oscillation circuit)
c) 調整C1 C2電容以得到更大的頻率變化寬裕度.(Modify the C1,C2 to obtain bigger allowance)
d) 根據以上電路板量測數據建議適當振蕩子規格.(Suggest the crystal specification based on above test)
RIVER ELETEC是以生產晶體、貼片晶振為主的電子元器件廠家.尤其在SMD型（表貼型）小型水晶元器件方面一直處于行業領先地位,積累了許多獨特的技術,贏得了“小型元器件找RIVER”的信譽.自1949年生產電阻以來,公司一貫重視開發具有獨特性能的元器件,RIVER ELETEC現已成為一個以研發和生產晶振為核心業務的日本上市公司.
由于污染排放總量管制受到應有重視,各種污染減量與管理機制的議題已陸續成為主管機關與企業間執行污染防制的重點,而大河電子本身由于受到環保機關污染總量管制,污染物排放量有一定的承諾限值,加上各類相關環保議題的要求,亦訂定與規劃相關減量目標,全力保護有限的地球資源與環境.有鑒于環保意識抬頭,大河電子多年來在環保工作上持續努力. .jpg)
.jpg)
