EPSON晶振新推出VG7050CDN壓控晶振產品詳情須知
來源：http://m.arucbtxo.cn 作者：億金電子 2018年08月11
VCXO壓控晶振是一種電壓控制晶體振蕩器,其輸出頻率通過頻率控制輸入在可變電容元件（例如與負載電容（CL）并聯連接的變容二極管）上添加外部控制電壓來控制.EPSON晶振新推出VG7050CDN壓控晶振產品詳情須知,下面由億金電子愛普生晶振深圳代理商為大家講解.
| 項目 | 符號 | 規格說明 | 條件 |
| 輸出頻率范圍 | f0 | 85MHzto170MHz | 請聯系我們以便獲取其它可用頻率的相關信息 |
| 電源電壓 | VCC | 3.3V±0.165V | |
| 儲存溫度范圍 | T_stg | -55°Cto+125°C | 存儲作為單個產品 |
| 工作溫度范圍 | T_use |
G:-40°Cto+85°C H:-40°Cto+105°C |
|
| 功耗 | ICC | 30mAMax. | CL=15pF |
| 頻率穩定度 | f_tol | ±50×10-6Max. | 包括老化10年 |
| 絕對頻率控制范圍*1 | APR | ±50×10-6Min. | VC=1.65V±1.65V |
| 輸入電阻 | Rin | 10MΩMin. | DC級別 |
| 頻率變化極 | - | 正極 | VC=0to3.3V |
| 占空比 | SYM | 45%to55% | 50%VCClevel |
| H級別輸出電壓 | VOH | VCC-0.4VMin. | |
| L級別輸出電壓 | VOL | 0.4VMax. | |
| 輸出負載條件(CMOS) | L_CMOS | 15pFMax. | |
| H級別輸入電壓 | VIH | 70%VCCMin. | VIH或OPEN:Enable |
| L級別輸入電壓 | VIL | 30%VCCMax. | VIL或GND:Disable |
| 上升時間/下降時間 | tr/tf | 2nsMax. | 20%VCCto80%VCC級別 |
| 振蕩啟動時間 | T_str | 10msMax. | 最小電源電壓的t是0 |

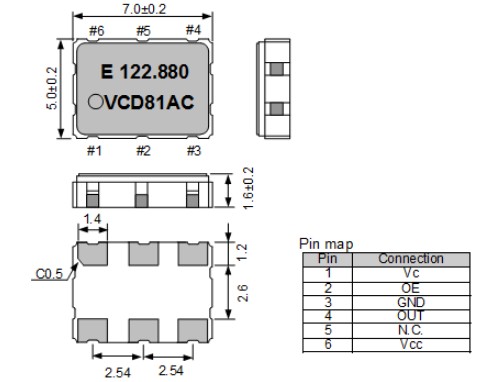

VG7050CDN壓控晶振接觸貼片晶振的人一看型號都知道對應的是7.0x5.0mm封裝,厚度超薄僅1.6mm,選用6個焊接腳位.自身具有電源電壓控制功能,為廣大用戶提供0.165V~3.3V電壓,具有高穩定精度±50×10-6Min.范圍.VG7050CDN壓控晶振滿足各領域不同產品需求提供85M~170寬頻率范圍,同時接受特殊頻率定制.
