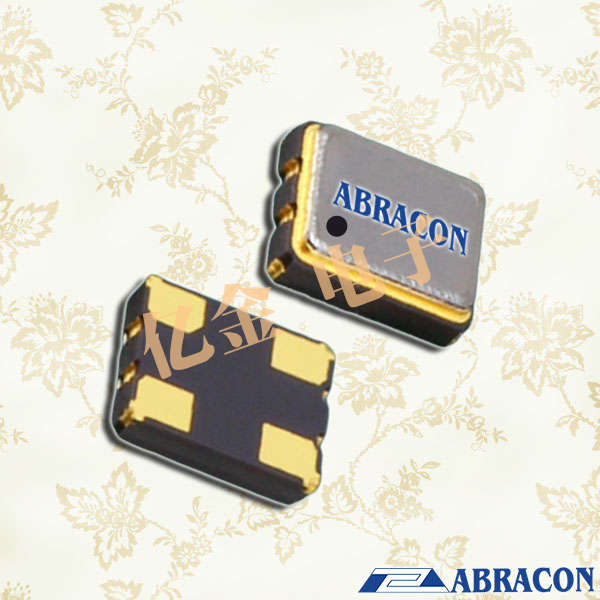

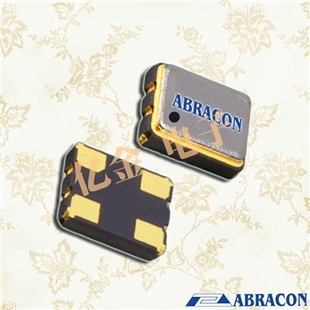

美國艾博康晶振,ASTX-11-C-16.386MHZ-I15-T晶振,溫補晶體振蕩器即溫度補償晶體振蕩器(TCXO)，是通過附加的溫度補償電路使由周圍溫度變化產生的振蕩頻率變化量削減的一種石英晶體振蕩器。本身自帶溫度補償功能的石英晶體振蕩器，溫補晶振可分為三個類別：直接補償、間接補償、數字式。溫度補償晶體振蕩器電路通過附加溫度補償網絡，使環境溫度變化后晶體串聯回路電容反向變化，以抵消晶體此間所產生的頻率一溫度漂移。
  Abracon llc晶振集團已通過iso9001:2008認證,在加州和伊利諾斯州擁有設計和應用工程資源;在得克薩斯州、加利福尼亞州、中國、臺灣、新加坡、蘇格蘭和德國的銷售辦事處,主要生產銷售石英晶振,石英晶體,貼片晶振,石英晶體振蕩器,有源晶振等.
  Abracon llc成立于1992年8月5日,其愿景是成為全球頂級制造商,并擁有非并行應用工程和銷售支持.為了實現這一愿景,Abracon獲得了iso9001 - 2008質量認證,在北美和海外的生產設施和技術合作伙伴中選擇了股權投資,建立了與即將到來的技術公司的渠道伙伴關系,并在其加州的位置設立了一個國家的藝術工程實驗室.
  2013年11月,Abracon llc晶振集團在德克薩斯州奧斯汀建立了一個新的中西部訂單執行中心.這種擴張是必要的,因?yàn)锳bracon晶振的快速增長和更好的服務于我們的東海岸和歐洲的客戶.
  Abracon llc晶振集團供應石英晶體,貼片晶振,有源晶振,壓電晶振,石英晶體振蕩器等.廣泛用于與商業、工業、消費者和選擇的軍事應用等.

ABRACON晶振	ASTX-11-C-16.386MHZ-I15-T晶振
Series	系列	ASTX-11
Frequency	頻率	13.386 MHz
Operating Temperature	工作溫度	-40°C ~ 85°C	標準溫度
Type	類型	TCXO
Length	長	3.2mm
Width	寬	2.5mm
Voitage-Supply	電源電壓	2.5V	對于超出標準的規格說明,請聯系我們以便獲取相關的信息,0755-27876565
Frequency Stability	頻率穩定性	± 1.5 ppm
Package	包裝	4-SMD,NO Lead

在實際的應用當中，我們?cè)撊绾芜x擇晶振的型號以及各項參數，下面就給大家解釋一下，各項參數的意義：

  1、頻率大小： 頻率越高一般價格越高。但頻率越高，頻差越大，從綜合角度考慮，一般工程師會選用頻率低但穩定的晶振，自己做倍頻電路。總之頻率的選擇是根據需要選擇，并不是頻率越大就越好。要看具體需求。比如基站中一般用10MHz的恒溫晶振（OCXO），因其有很好的頻率穩定性，屬于高端晶振。至于范圍，晶振的頻率做的太高的話，就會失去意義，因?yàn)橛衅渌玫念l率產品代替。
  2.、頻率穩定度：關鍵參數，高端晶振可以達到10-9級別。 指在規定的工作溫度范圍內，與標稱頻率允許的偏差，用PPm（百萬分之一）表示。一般來說，穩定度越高或溫度范圍越寬，價格越高。對于頻率穩定度要求±20ppm或以上的應用，可使用普通無補償?shù)?a href="http://m.arucbtxo.cn/jkjz/SG3225HBN.html" target="_blank" title="晶體振蕩器">晶體振蕩器。對于介于±1 至±20ppm 的穩定度，應該考慮溫補晶振TCXO 。對于低于±1ppm 的穩定度，應該考慮恒溫晶振OCXO。

  2、電源電壓： 常用的有1.8V、2.5V、3.3V、5V等，其中3.3V應用最廣。美國艾博康晶振,ASTX-11-C-16.386MHZ-I15-T晶振,溫補晶體振蕩器

  3、輸出： 根據需要采用不同輸出。（HCMOS，SINE，TTL，PECL，LVPECL，LVDS，LVHCMOS等）每種輸出類型都有它的獨特波形特性和用途。應該關注三態或互補輸出的要求。對稱性、上升和下降時間以及邏輯電平對某些應用來說也要作出規定，根據客戶需要我們可以幫助客戶選型。

  4、工作溫度范圍： 工業級標準規定的-40～+85℃這個范圍往往只是出于設計者們的習慣，倘若-20℃～+70℃已經夠用，那么就不必去追求更寬的溫度范圍。對于某些特殊場合如航天軍用等，對溫度有更苛刻的要求。

  5、相位噪聲和抖動： 相位噪聲和抖動是對同一種現象的兩種不同的定量方式，是對短期穩定度的真實度量。振蕩器以及其它利用基波或諧波方式的晶體振蕩器具有最好的相位噪聲性能。采用鎖相環合成器產生輸出頻率的振蕩器比采用非鎖相環技術的振蕩器一般呈現較差的相位噪聲性能。但相對的，擁有好的相位噪聲和抖動的同時振蕩器的設計復雜，體積大，頻率低，造價高。實際上相位噪聲和抖動是短期頻率穩定度的度量，所以一般越高端的晶振，即頻穩越好的晶振，這些指標也相應越好。

  6、牽引范圍（VCXO）：是針對VCXO的參數。 帶有壓控功能的晶振為（VCXO），即通過調節控制電壓改變輸出頻率。牽引范圍為變化頻率(增大或減少)與中心頻率的比值。此值一般用ppm表示。通常牽引范圍大約為100 - 200ppm，取決于VCXO的結構和所選擇的晶體。

  7、封裝： 與其它電子元件相似，石英振蕩器亦采用愈來愈小型的封裝。通常，較小型的器件比較大型的表面貼裝或穿孔封裝器件更昂貴。所以，小型封裝往往要在性能、輸出選擇和頻率選擇之間作出折衷。

  8、老化率： 隨著時間的推移，頻率值隨著變化的大小，有年老化和日老化兩種指標。
